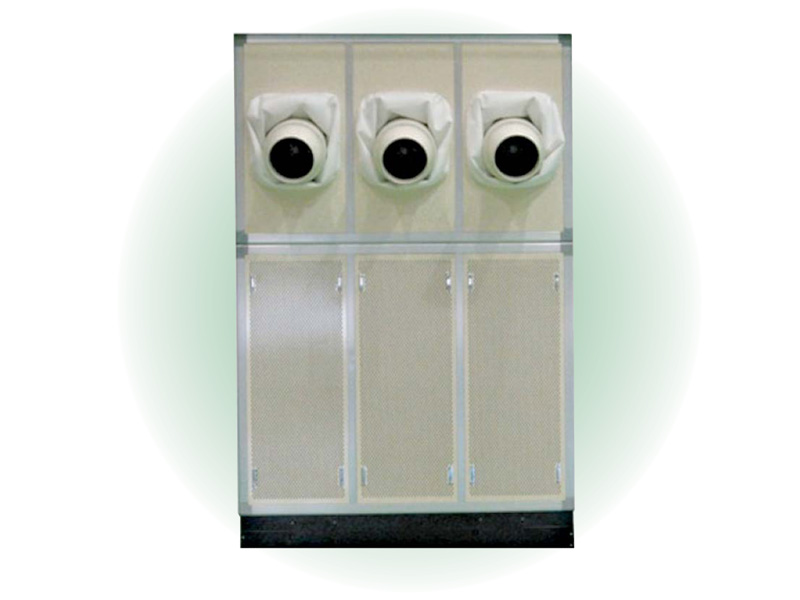

공기조화기 대공간 공기조화 시스템 / 공기조화기
페이지 정보
작성자 관리자 작성일18-03-30 17:49 조회14,680회 댓글0건관련링크
본문
| No. | 설명 | Material |
|---|---|---|
| 1 | 급기송풍기 | ASS’ Y |
| 2 | DX코일 | AL+Cu |
| 3 | 환기송풍기 | ASS’ Y |
| 4 | 프리필터 | 세정형 |
| 5 | 제어판넬 | SCP |
| 6 | 케이싱 | 흡음재 |
| 7 | 프레임 | SCP 1.6T |
| 8 | PCB판넬 | SCP |
| 9 | 드레인판 | STS |
| 10 | 드레인 | STS |
| 11 | 냉매배관 | 동판 |
▶ SEPCIFICTION
| MODEL | AHU30G | AHU40G | AHU50G | |||
|---|---|---|---|---|---|---|
| 공 기 조 화 기 |
풍량 | 9,000CMH | 13,500CMH | 18,000CMH | ||
| 전원사양 | 3∅×380V×60Hz(4P) | 3∅×380V×60Hz(4P) | 3∅×380V×60Hz(4P) | |||
| FAN | 토출 | 풍량 | 9,000CMH(150CMM) | 13,500CMH(225CMM) | 18,000CMH(300CMM) | |
| 동력 | 0.4kW×2EA | 0.4kW×3EA | 0.4kW×4EA | |||
| 흡입 | 풍량 | 9,000CMH(150CMM) | 13,500CMH(225CMM) | 18,000CMH(300CMM) | ||
| 동력 | 1.2kW×2EA | 1.2kW×3EA | 1.2kW×4EA | |||
| 열량 (Kcal/H) |
냉방 | 73,100 | 96,320 | 122,120 | ||
| 난방 | 81,700 | 108,360 | 137,600 | |||
| 사용냉매 | R410A | |||||
| 제품사이즈 | W | 1,600 | 2,400 | 3,000 | ||
| D | 1,950 | 1,950 | 1,950 | |||
| H | 2,650 | 2,650 | 2,650 | |||
| 실 외 기 |
형식 | 가스식 히트펌프 | ||||
| 공칭마력 | 30HP | 40HP(20HP+20HP) | 50HP(25HP+25HP) | |||
| 소비동력 (kW) |
냉방 | 1.81 | 0.95×2 | 1.63×2 | ||
| 난방 | 1.36 | 0.85×2 | 1.46×2 | |||
| 운전전류(A) | 냉방 | 11.5 | 5.84×2 | 10.5×2 | ||
| 난방 | 8.75 | 5.23×2 | 9.4×2 | |||
| 냉매 배관(mm) | 가스관 | 38.1 | 28.6 | 31.8 | ||
| 액관 | 19.1 | 15.9 | 19.1 | |||
| 도시가스소비량(kW) | 냉방 | 57.9 | 37.7×2 | 44.7×2 | ||
| 난방 | 58.5 | 38.5×2 | 47.0×2 | |||
| 전원사양 | 1∅×220V×60Hz | |||||
| 냉매가스 | R410A | |||||
| 제품중량(kg) | 1,060 | 970+970 | 1,060+1,060 | |||
| 제품사이즈(W×D×H) | 2,100×860×2,150 | (2,100×860×2,150)×2 | (2,100×860×2,150)×2 | |||
