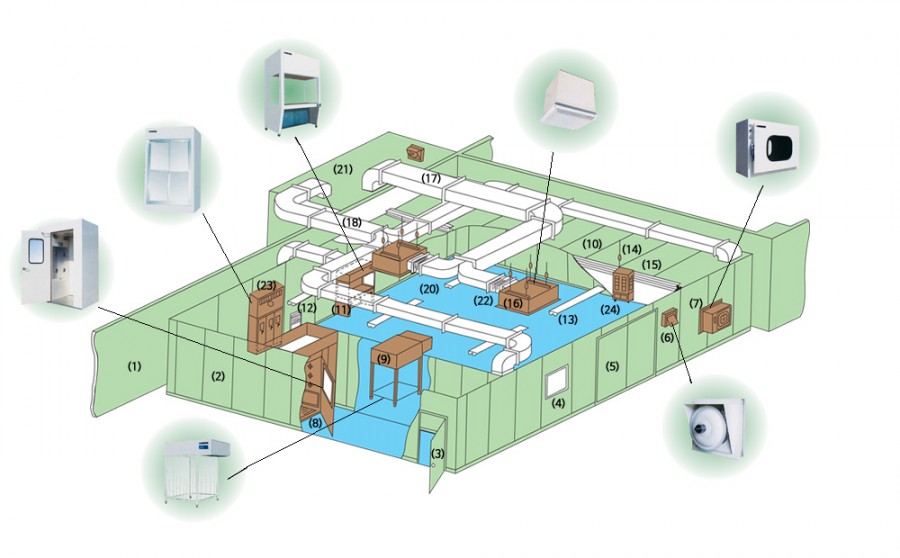

▶ 구조(STRUCTURE)
| 1. 건물벽 | 2. PARTITION | 3. 전실 DOOR | 4. 창 | 5. 특수물품 반입문 | 6. RELIEF DAMPER | 7. PASS BOX |
| 8. AIR SHOWER | 9. CLEAN BOOTH | 10. PANEL | 11. CLEAN BENCH | 12. RETURN GRILL | 13. 조명등 | 14. HANGER |
| 15. 천정보강 I-BEAM | 16. HEPA FILTER UNIT | 17. SUPPLY DUCT | 18. RETURN DUCT | 19. ROUND MOLD(AL) | 20. 바닥 | 21. AIR HANDLING UNIT |
| 22. DAMPER | 23. CLEAN LOCKER | 24. RACK |
▶ SEPCIFICTION
| 구조도 |  |
 |
 |
 |
 |
 |
|---|---|---|---|---|---|---|
| 형식 | HPCR-C1 | HPCR-C2 | HPCR-B | HPCR-V | HPCR-H | HPCR-T |
| AIR FLOW | 비층류 | 비층류 | 비층류 | 층류 | 층류 | 층류 |
| 청정도 | 100,000 | 1,000~100,000 | 1,000~(CLEAN BOOTH) 1,000~5,000 |
10~1,000 | 100~1,000 | 10~(IN CLEAN BOOTH) 1,000 |
| 특 징 | 가장 기본적인 방식 | 일반적인 CONVENTIONAL 방식 |
고청정 구역을 얻을 수 있고 이동이 가능 |
수직층류 방식으로 ROOM 전체가 고청정도를 유지 |
수평층류 방식으로 높은 청정도를 유지 |
TUNNEL 부분은 고청정도 유지 |
| 사용처 | 고속회전기계/대형베아링/광학기계 | 육포장가공/회복실 의료장비제조/동물실험실 식품회사 |
사진필름/자동조절장치 전자분야반도체조립 |
주사기제조/제약회사/무균수술실 고성능 광학기계/항공기/인공위성 |
반도체 제조/LSI | |
